矿用柜的内部结构解析

2022-01-19 13:07:59 648

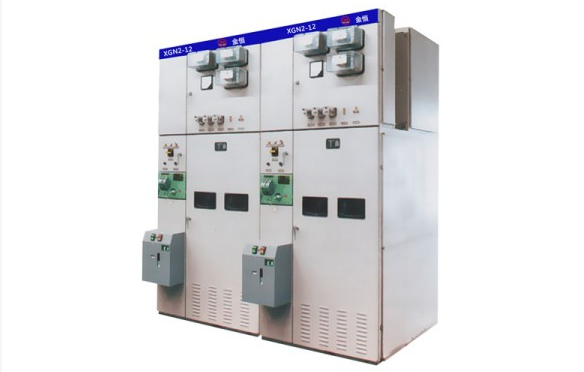

  矿用柜也叫配电柜,是电动机控制中心的统称。矿用柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
  矿用柜构成主要分为两部分
  一是成套部件,即矿用柜外壳及其相关配件。
  二是电气元件及相关附件,即空气开关和其所需要的附件。
  柜内有以下各部分组成:断路器;漏电保护开关;双电源自动转换开关;浪涌保护器;电度表;电流表;电压表。
  断路器:既开关,是配电柜的主要元器件。
  漏电保护开关:既具备漏电保护功能,人触摸到带电体会跳闸,确保人身安全,是漏电保护器的主要功能;用电设备如果绝缘不好漏电到外壳上,漏电保护器也会跳闸,避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。
  双电源自动转换开关:双电源自动转换开关为电源二选一自动切换系统。适合用于UPS-UPS,UPS-发电机,UPS-市电等任意两路电源的不断电转换。
  浪涌保护器:也叫防雷器,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害。
  电度表:是电工通常用的电能表,是用来测量电能的仪表,俗称电度表。
  电度表工作原理:当电能表接入电路时,电压线圈和电流线圈产生的磁通穿过圆盘,这些磁通在时间和空间上不同相,分别在圆盘上感应出涡流,由于磁通与涡流的相互作用而产生转动力矩使圆盘转动,因磁钢的制动作用,使圆盘的转速达到匀速运动。
  由于磁通与电路中的电压和电流成正比例,使圆盘在其作用下以正比于负载电流的转速运动,圆盘的转动经蜗杆传动到计度器,计度器的示数就是电路中实际所使用的电能。
  电流表:电流表是跟据通电导体在磁场中受磁场力的作用而制成的。当有电流通过时,电流沿弹簧、转轴通过磁场,电流切磁感线,所以受磁场力的作用,使线圈发生偏转,带动转轴、指针偏转。
  由于磁场力的大小随电流增大而增大,所以就可以通过指针的偏转程度来观察电流的大小。
  电压表:电压表是测量电压的一种仪器,常用电压表——伏特表符号:V,在灵敏电流计里面有一个永磁体,在电流计的两个接线柱之间串联一个由导线构成的线圈,线圈放置在永磁体的磁场中,并通过传动装置与表的指针相连。
  不过以上讲到的几种元器件都是矿用柜中基本的元器件,在实际生产过程中还会根据矿用柜不同的用途,以及对矿用柜的使用要求来增加其他的元器件,如:交流接触器、中间继电器、时间继电器、按钮、信号指示灯、KNX智能开关模块(带容性负载)及后台监控系统、智能消防疏散照明及后台监控系统、电气火灾/漏电监控探测器及后台监控系统、EPS电源电池等等。
