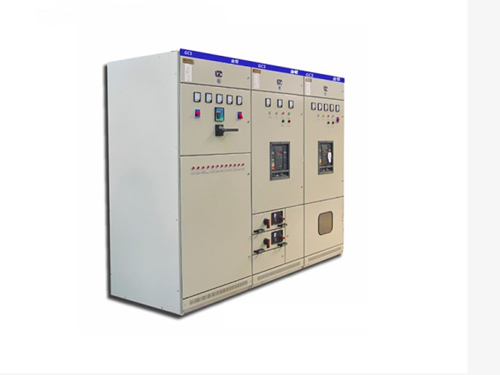

介绍一下低压开关柜的分类

2021-07-10 17:07:12 104


低压开关柜有哪些分类?下面小编给大家介绍一下。
  一、从结构方式上分
  (1)固定式
  能满足各电器元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体,如屏式、箱式等,也有棱台体如台式等。这种柜有单列,也有排列。
  为了保证柜体形位尺寸,往往采取各构件分步组合方式,一般是先组成两片或左右两侧,然后再组成柜体,或先满足外形要求,再顺次连接柜体内部支件。组成柜体各棱边的零件长度要正确(公差取负值),才能保证各方面几何尺寸,从而保证整体外形要求。对于柜体两侧面,因考虑排列需要,中间不能有隆起现象。
  (2)抽出式
  抽出式是由固定的柜体和装有开关等主要电器元件的可移装置部分组成,可移部分移换时要轻便,移入后定位要可靠,并且相同类型和规格的抽屉能可靠互换,抽出式中的柜体部分加工方法基本和固定式中柜体相似。但由于互换要求,柜体的精度要提高,结构的相关部分要有足够的调整量,至于可移装置部分,要既能移换,又要可靠地承装主要元件,所以要有较高的机械强度和较高的精度,其相关部分还要有足够的调整量。
  二、从连接方式上分
  (1)焊接式
  它的优点是加工方便、坚固可靠;缺点是误差大、易变形、难调整、欠美观,而且工件一般不能预镀。
  (2)紧固件连接
  它的优点是适于工件预镀,易变化调节,易美化处理,零部件可标准化设计,并可预生产库存,构架外形尺寸误差小。缺点是不如焊接坚固,要求零部件的精度高,加工成本相对上升。紧固件一般都为标准件,其种类主要有常规的螺钉、螺母和铆钉、拉铆钉,以及预紧而可微调的卡箍螺母和预紧的拉固螺母,还有自攻螺钉等。也有专用紧固螺钉(如国外引进的低压柜大多用专用紧固螺钉)。
  以上就是低压开关柜的相关介绍,如对有关产品感兴趣,欢迎联系商家。
