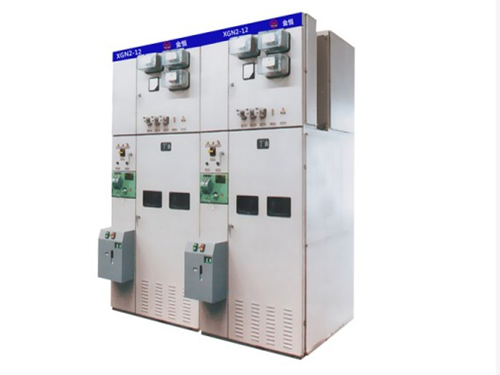

高压开关柜的柜体主要是组装式结构,其不会靠墙来安装。能够将其分为四个单独的隔室,主母线室、继电器仪表室、手车室、电缆室。接下来,小编给你讲讲其有着怎样的结构与原理。
1、主母线室贯穿联接的是相邻的两柜,支撑固定使用的是装于柜侧壁隔板上母线的套管。全部的母线,是使用热缩绝缘套管来进行封闭的。联络母线与主母线使用的是矩形截面铜排,分支母线是直接联接在主母线与静触头盒间。若是出现的为内部故障的电弧,柜侧壁的母线套管与隔板,可以有效的避免事故向邻柜来蔓延。本高压开关柜有着较大电缆室的空间。将避雷器、接地开关、电流互感器等电气元件,在电缆室内来布置。
2、高压开关柜中的“机械联锁”,可以确保设备以及人身安全,避免出现误操作的情况,是一种重要的措施,相关的国家标准将“联锁”描述成“金属封闭式开关设备,需要具备防止带负荷的分、合的隔离开关,又能够被称为隔离插头。避免误分、误合断路器、接触器、负荷开关。避免接地开关处于闭合的位置时,关合负荷开关、断路器等。避免在带电之时,将接地开关误合。避免误入带电隔室等的功能。“五防”装置通常能够被分为电气、机械以及综合三类。
上述是高压开关柜的结构与原理的相关知识介绍,相信大家对此会有更多的认识,如对有关产品需求,欢迎您与商家取得联系。
各种开关柜,在结构上是大体类似的,主要可以分成断路器室、母线室、馈线室、仪表室,在各室间通常有着一定的钢板隔离。接下来,小编给大家讲讲按照一定的方式,能够将开关柜分为哪几种型号。
箱式变电站作为一种配电变压器、高压开关设备以及低压配电装置,通常会将其装于防潮、防尘、防火箱体内,进行封闭的运行,那么箱式变电站根据结构、外观、外壳材质可以有怎样的分类。
合理的利用检修工具检测矿用柜,是保证诊断故障的准确性的处理方式,在不同的电气元部件的进行诊断故障时,配合不同的诊断工具
它包括高压开关设备,保护装置,检验检测仪器,母线,绝缘子等,高压开关柜分为固定式和手车式两大类
这类故障的原因通常都出在断路器身上,分为少油断路器和真空断路器。少油断路器的故障形式主要有喷油短路
