箱式变电站的预装式箱式变电站

2022-02-14 13:47:06 1067

  箱式变电站也称箱式变压器、预装式变电站等,分为美式箱变和欧式箱变。
  箱式变电站中的电器设备元件,均选用定型产品,元器件的技术性能均满足相应的标准要求。箱式变电站还都具有电能检测、显示、计量的功能,并能实现相应的保护功能,还设有专用的接地导件,并有明显的接地标志。
  为适应户外工作环境,箱变的壳顶一般都采用隔层结构,内装有隔热材料,箱体底部和各室之间都有冷却进出风口,采用自然风冷和自动控制的强迫风冷等多种形式,以保证电气设备的正常散热,具有防雨、防尘、防止小动物进入等措施。
  箱式变电站在选用高压侧受电设备时,在满足性能和使用环境要求的条件下,要尽量选用体积小、价格低的元器件。
  1、高压开关(断路器):
  目前国产的类型较多,如10 kV断路器有KLF- 10、ELC-24、XYn- 10等。SF。断路器因其寿命长,维护工作量少和性能可靠等优点,在箱式变电站中有取代少油开关的趋势。

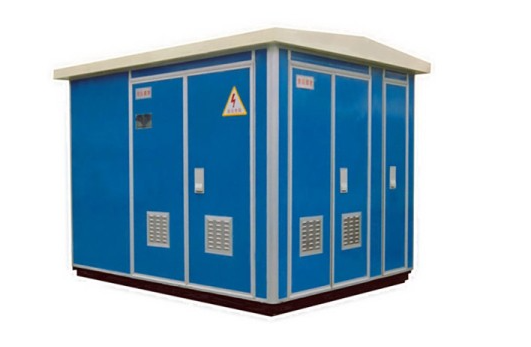

  箱式变压器结构图
  2、熔断器:
  熔断器是高压开关的配套部件,是高压侧接地与相间短路的主要保护装置,可靠性要求高,应有关合、开断的明显标志。如现行的跌落式熔断器或近来新研制的产气后开断、并有红色小旗伸出的熔断器,可以用绝缘拉杆拉合,便于断路器的检修、维护。近年来国外引进了一种双熔丝,这种熔丝对温度、电流都敏感,又称双敏式熔丝,应用这种熔丝提高了高压开关的可靠性。
  3、避雷器:
  目前多选用金属氧化物避雷器,它有良好的防大气过电压的性能,同时还可以吸收开关开合闸的浪涌电流。它更适用于配电真空断路器,可吸收其操作过电压,如Y5 W氧化锌避雷器等。
