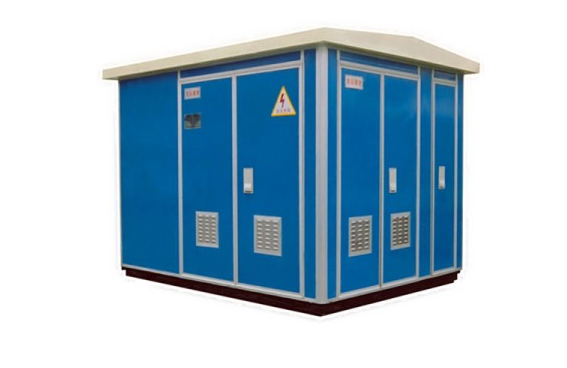

  箱式变电站是指用一定的接线方案将高压开关上安装的杜备配电变压器、低压开关设备、电能计量设备和无功补偿装置等组合到一个或几个箱子中的紧凑型成套配电装置,那么,下面一起了解下箱式变电站的用途是什么吧!
  即高压受电、变压器降压、低压配电等功能有机组合,设置在防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱内。
  它适用于额定电压为10/0.4KV的三相交流系统,用于分配线路和电力。
  箱式变电站是指用一定的接线方案将高压开关设备配电变压器、低压du开关设备zhi、电能计量设备和无功补偿装置dao等组合成一个或几个箱子的紧凑型成套配电装置。 即高压受电、变压器降压、低压配电等功能有机组合,设置在防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱内。 它适用于额定电压为10/0.4KV的三相交流系统,用于分配线路和电力。
  箱式变电站的主要特点:箱式变电站占地面积小。 一般箱型变电站占地面积只有5~6平米,也可以减少3~3.5平米。 适用于一般负荷密集的工矿企业、港口和居民住宅小区等场所,可以将高压供电延伸至负荷中心,减少低压供电半径,降低损失。 低压供电线很少,一般为4~6路。 缩短现场施工周期,投资少。 外形新颖美观,能与变电站周边的环境相协调。
  通常,主机为三相油浸式电力变压器bai器,合理配置高低压开关、电能计量、防雷保护等部件,连接紧凑,放入钢结构箱型房间,一体化。 具有变电、配电功能,还有计量装置,是一座完整、占地小、占用空间少、安装方便的受电变电站。
  箱式变电站主要由多回路高压开关系统、套管母线、变电站综合自动化系统、通信、远程、计量、容量补偿及直流电源等电气单元组合而成,具有一个防潮、防锈、防尘、防老鼠、防火、防盗、隔热、全封闭、移动
  全站智能化设计:保护系统采用变电站微机综合自动化装置,分散安装,可实现“遥测、远程通信、远程操作、远程调试”,各机组具有独立的运行功能,继电保护功能齐全,远程设定运行参数, 必要时还可以进行图像远程监视。工厂预制化:设计时,只要设计者根据变电站的实际要求,一次进行主接线图和箱外设备的设计,就可以选择厂家提供的箱变规格和型号,所有设备在工厂一次安装调试合格,真正实现了变电站建设的工厂化,设计制造场地现场安装只需要箱体定位、箱体间的电缆连接、接线电缆的连接、保护值的检查、传动试验以及其他需要调整的工作即可,从变电站整体安装到投运约5~8天,大大缩短了建设工期。
  箱式变电站结构比较紧凑,每箱组成一个独立的系统,因此组合方式灵活多样。 另一方面,我们都可以采用箱型。 即,35kv和10kv的设备全部安装在箱内,构成全箱式变电站; 10kv开关盒、35kv设备的室外设置、10kv设备及控制系统盒内设置也可以。 关于这种组合方式,特别是农网改造中的旧站改造,即现有的35kv设备不动,只需安装一个10kv开关箱就能满足无人值守的要求。 总之,箱式变电站没有固定的组合模式,使用单位可以根据实际情况自由组合几种模式,满足安全运行的需要。
