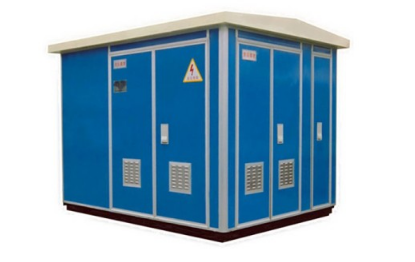

箱式变电站配置标准及要求检查

2022-06-09 15:43:00 142

  箱式变电站变电室配备不少于2个灭火器和0.2m3灭火沙箱,不少于10个砂袋。

  悬挂供电系统图。内容包括:变压器注明型号、容量、编号;开关注明型号、编号、整定值及供电地点。
  电缆悬挂点间距室内不大于2m、室外不大于3m、电缆沟内不大于1m,电缆间距不小于50mm,电缆垂度不大于5%且每根电缆要留有做两次头的余量。电缆穿墙使用套管保护并严密封堵管口。照明灯固定牢固,装设悬挂一条线。
  配备符合绝缘等级要求的验电、放电、短路接地用具和绝缘器具,备品、备件、备用设备要摆放整齐,挂牌管理。
  室门口悬挂“非工作人员禁止入内”、“高压危险”牌。
  有可能反送电的开关要有图示和警示语。
  变电所内不得存放油品等易燃物品,用过的棉纱应存放在专用容器内。
  制度、记录齐全,各类制度牌板规格一致、悬挂高度统一;记录加封皮、填写认真,字迹清楚、悬挂整齐。
  变(配)电所必须具备的管理制度: 停送电制度和操作规程,包括操作票、工作票;要害场所管理制度;领导干部上岗制度;事故处理制度,包括事故预防及反事故措施;设备缺陷管理制度
  记录: 箱式变电站缺陷记录,包括故障异常;设备检修记录;继电保护整定记录;事故记录
